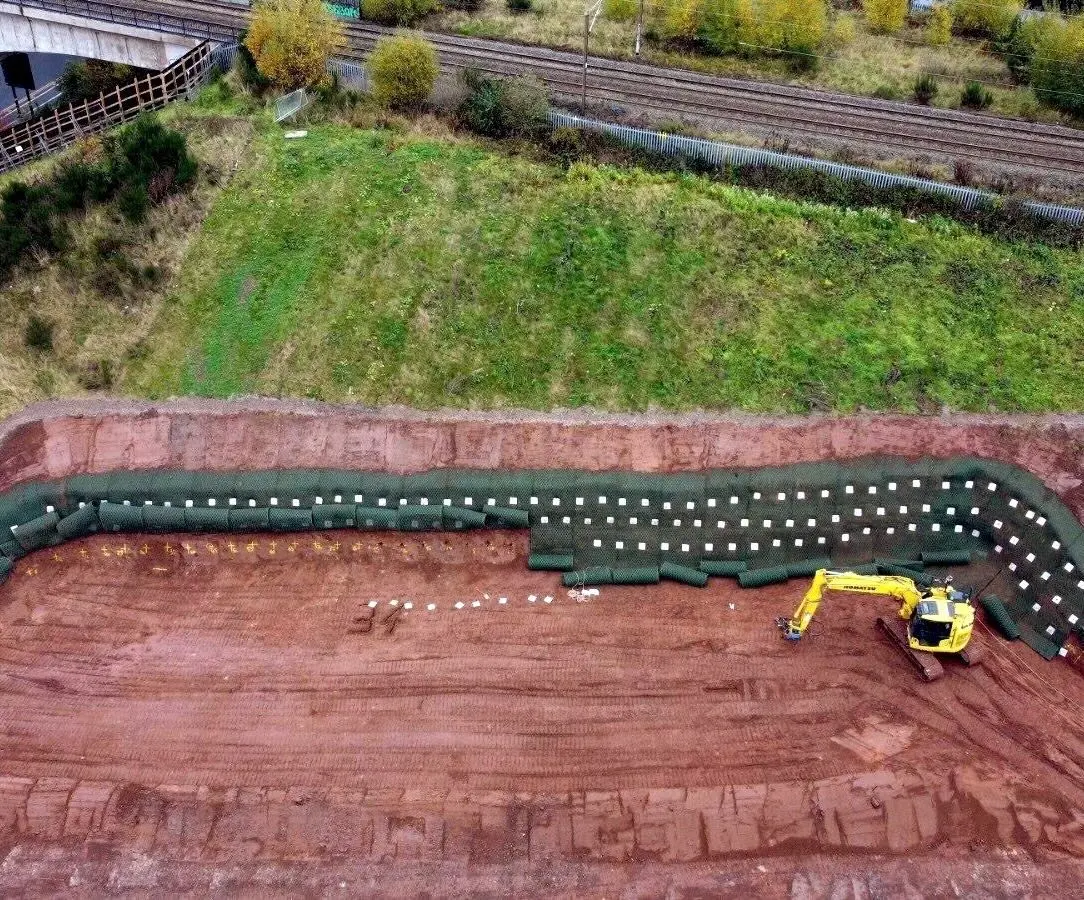

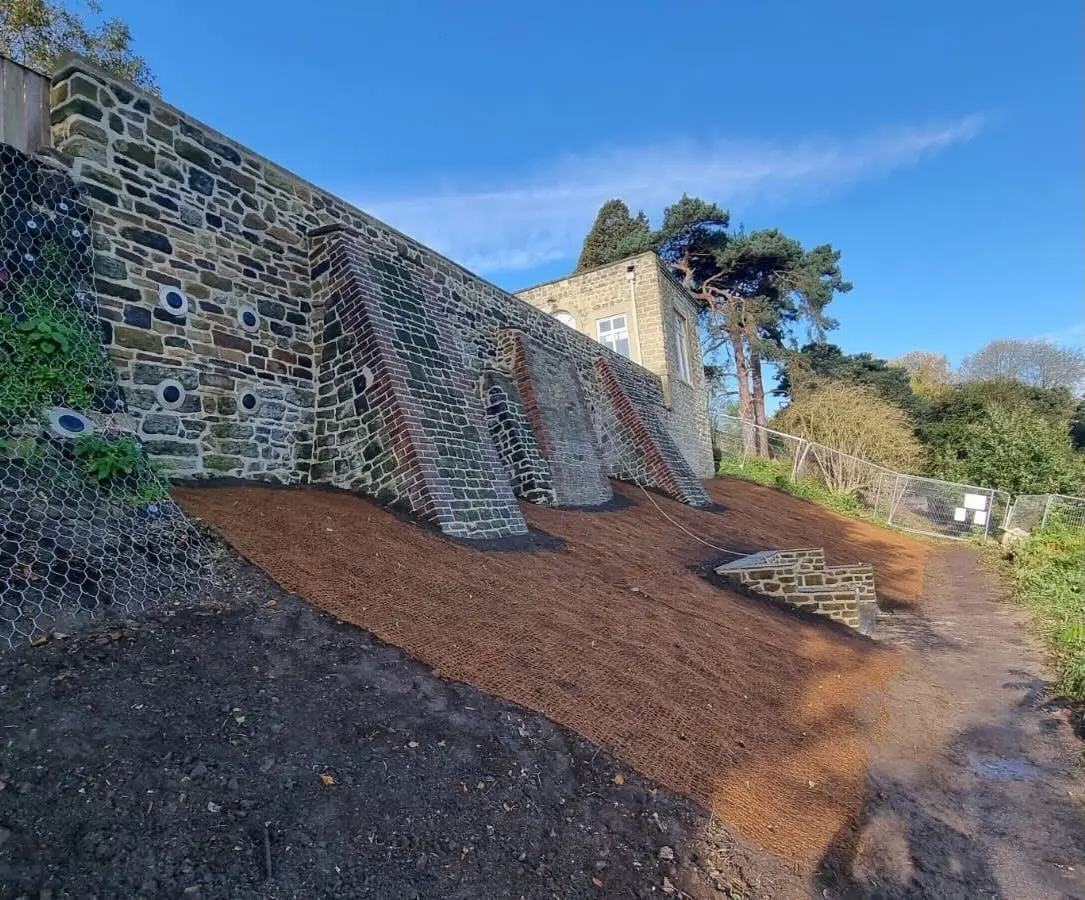

Böschungsschutz und Erosion
ARGS®-Systeme können Schutzmatten, Geogitter oder Netze an Böschungen halten. Sie kommen etwa bei neu profilierten Straßenböschungen, Uferbereichen, Lärmschutzwällen und begrünten Flächen in Betracht. Zu klären sind Böschungsneigung, Oberflächenwasser, Bodenabtrag, Erosionsart, Mattenzug und Randverankerung. Oberflächenerosion und globale Hangstabilität sind unterschiedliche Nachweise. Besteht ein tieferer Gleitmechanismus oder hoher Wasserdruck, braucht die Planung geotechnische Erkundung und gegebenenfalls ein separates Drainage- oder Stabilisierungsdetail.
Baugruben, Stützwände und Infrastruktur
PDEA®-Zuganker können bei temporären oder dauerhaften Stützkonstruktionen, Spundwänden, Böschungssicherungen und Bauwerken mit Zugbeanspruchung geprüft werden. Relevant sind die Lage der Anker gegenüber Grundstücksgrenzen und Leitungen, Verformungsanforderungen, Bauzustände, freie Ankerlänge, Korrosionsschutz, Nachbarbauwerke und Prüflast. Bei Bahn-, Straßen- und Versorgungsinfrastruktur kommen zusätzliche Betreiberauflagen, Zugangsbeschränkungen und Sicherheitsverfahren hinzu. Eine Lösung ohne Beton ist nur dann vorteilhaft, wenn Lastabtrag und Nachweise zum konkreten Bauzustand passen.
Photovoltaik und Energieanlagen
Bodenmontierte PV-Unterkonstruktionen, temporäre Anlagen sowie schwimmende Systeme stellen unterschiedliche Anforderungen. Windauftrieb, Querkräfte, Abstände der Anschlusspunkte, Montagefolge und mögliche Überschwemmung sind zu betrachten. Bei schwimmender PV kommen Wasserstand, Verankerungsgeometrie, wechselnde Zugrichtung und Arbeiten vom Ufer oder vom Ponton hinzu. Einzelne Platipus-Fallberichte zeigen Installationen an Reservoirs; ihre Ankeranzahl und Prüflasten sind keine Standardbemessung für andere Anlagen.
Temporäre Bauten, Zelte und Sporthallen
Zelte, Eventbauten, aufblasbare Hallen, Bauhilfskonstruktionen und temporäre Abdeckungen können Zuganker benötigen, besonders gegen Windsog. Die Verbindung zur Fußplatte oder zum Herstellerbeschlag muss kompatibel sein. Aufstellort, Windzone, Exposition, Bodenfeuchte und Nutzungsdauer beeinflussen den Nachweis. Die Erlaubnis für eine temporäre Anlage und ihre Standsicherheit bleiben unabhängig vom Fundamenttyp zu klären.

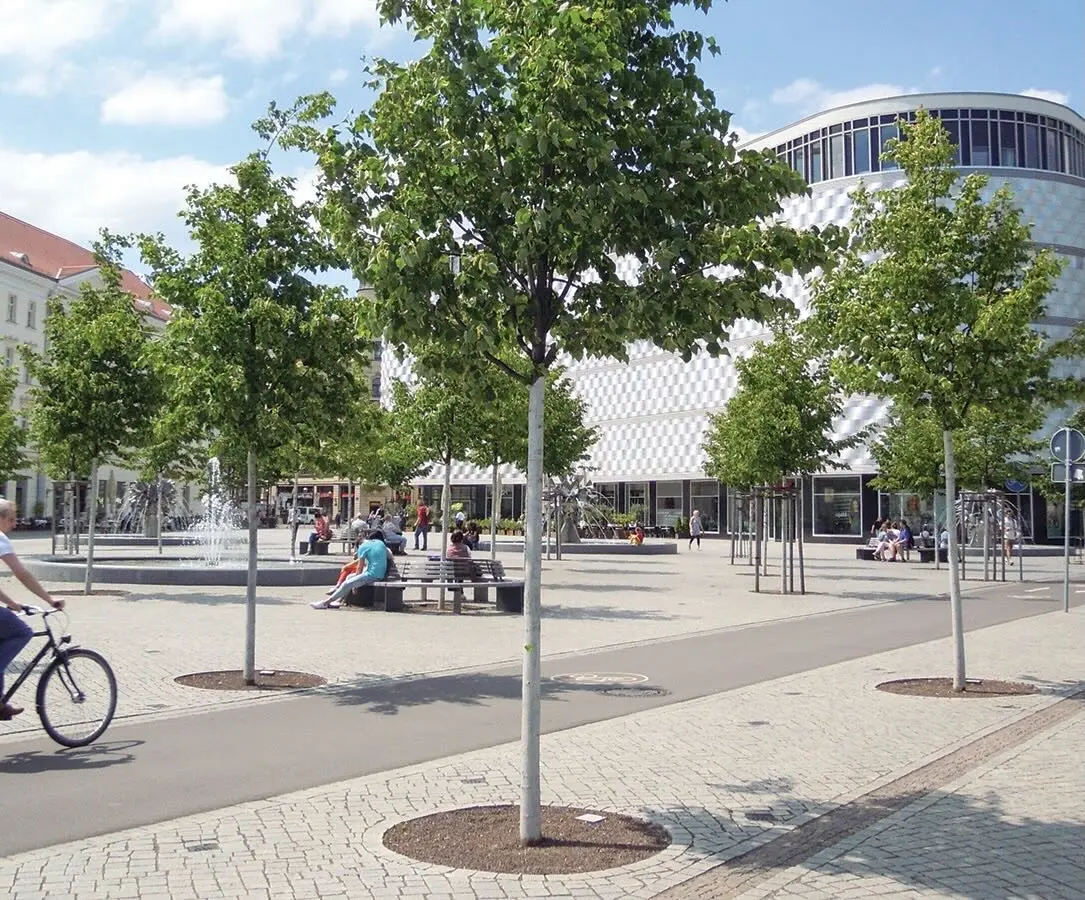

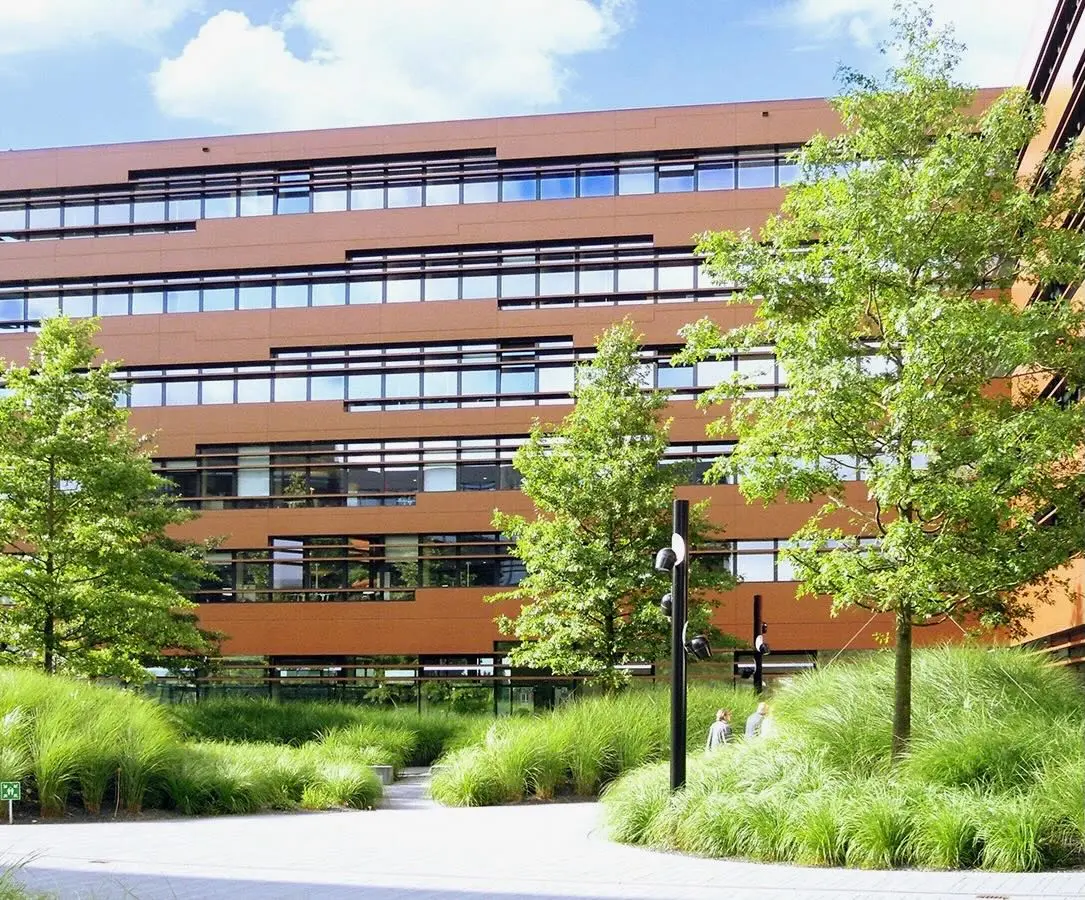

Bäume, Zäune, Masten und Landschaft
Unterflur-Systeme können Wurzelballen sichern, oberirdische Abspannungen vermeiden und Gestaltungselemente im Freiraum verankern. Für Zäune, Schilder, Masten, Spiel- oder Sportanlagen sind neben Zug auch Querkräfte, Kippmomente, dynamische Beanspruchungen und Vandalismus zu betrachten. Besonders bei öffentlichen Spielgeräten gelten anlagenspezifische Sicherheits- und Zulassungsanforderungen; die Verankerung muss in deren Gesamtbemessung eingehen.

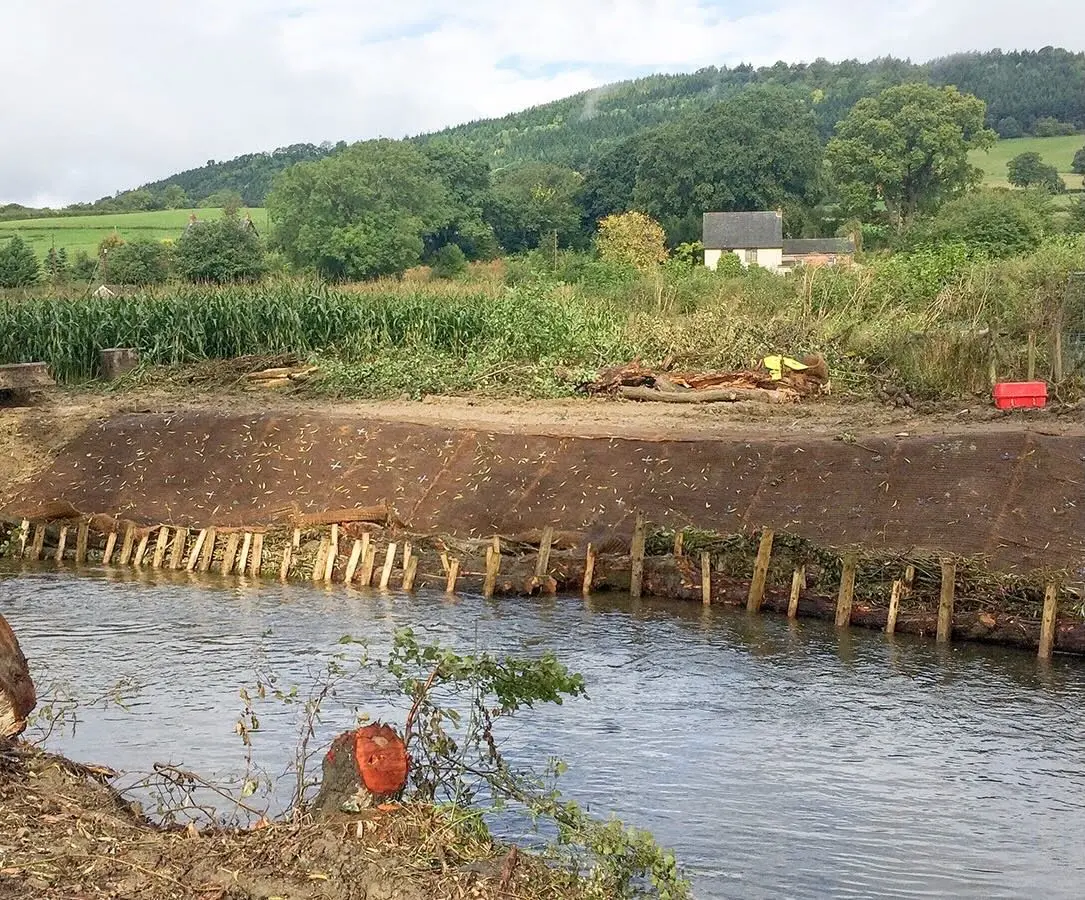

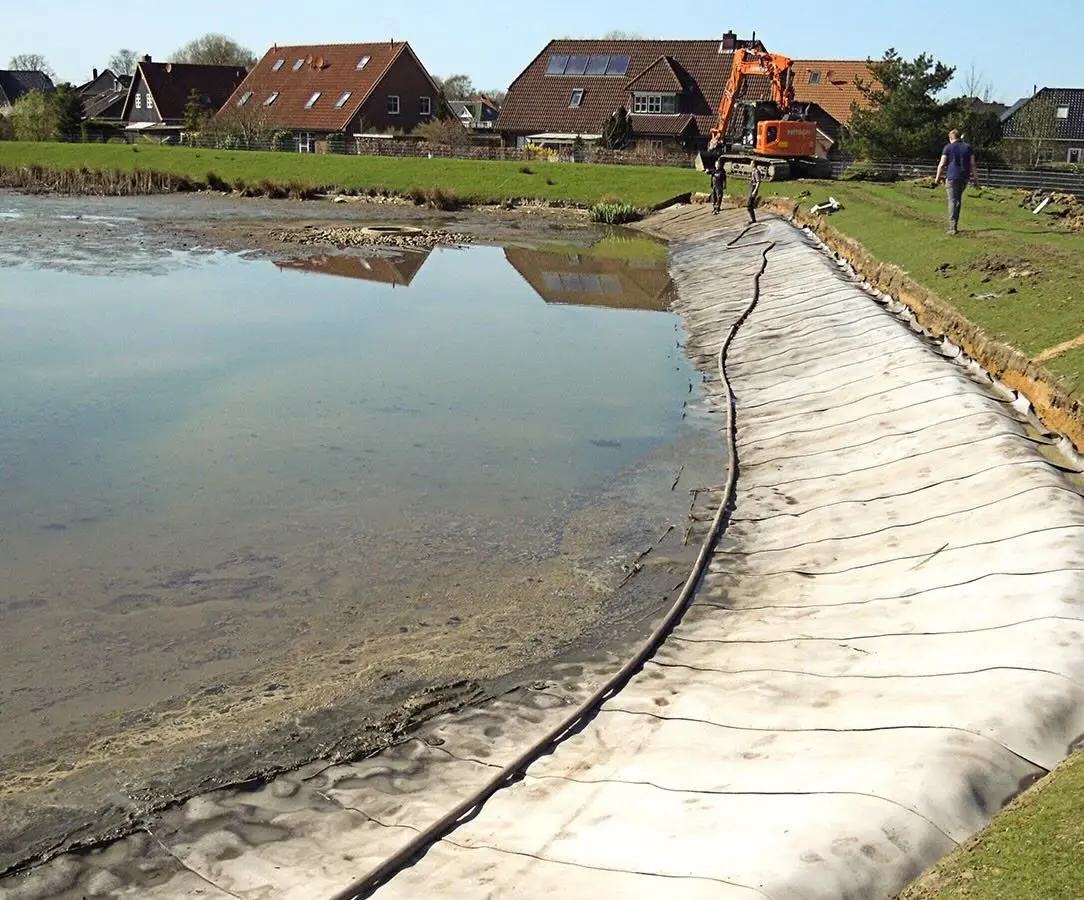

Ufer, Wasserbau und schwimmende Anlagen
Ankerlösungen können für Ufermatten, Steinschlagschutznetze, schwimmende Stege oder Plattformen untersucht werden. Wasserstandsschwankungen, Wellenschlag, Ausspülung, weiche Schichten, Einbauzugang und Korrosion verändern die Planung. Unterwasserarbeiten erfordern geeignete Geräte, fachkundige Ausführung und Prüfprotokolle. Beispiele von Platipus belegen spezifische Einsätze, nicht eine allgemeine Eignung für jeden Gewässergrund.
Häufige Fragen
Können Erdanker bei jedem Boden verwendet werden?
Nein. Fels, lockere Auffüllungen, sehr weiche oder grobkörnige Böden können Einbau und Tragverhalten beeinflussen. Versuchseinbau und Zugversuche können helfen, die Eignung vor Ort zu bewerten.
Sind Erdanker für Drucklasten geeignet?
Das hängt vom System und Lastpfad ab. PDEA® werden typischerweise als Zugverankerung beschrieben. Druck-, Quer- und Momentenbeanspruchungen müssen gesondert in der Konstruktion gelöst und nachgewiesen werden.
Technische Systeminformationen: Platipus Deutschland und Platipus Anchors. Referenzdetails und Projektdaten sind den verlinkten Fallberichten auf der Seite Referenzen zugeordnet.
